Konturen fräsen, was ist anders? Es gibt ja schon eine „Konturverfolgung“. Oder das Konturen bearbeiten mit „Konturtasche“. Aber wozu ist „Konturen fräsen“? Sie möchten viele 2D-Kontur-Teile aus einer Platte erstellen? Jetzt können alle
Konturen gleichzeitig im Fenster erfasst werden. Es muß nicht mehr jede Kontur einzeln ausgewählt werden.
Beispiele: Buchstaben oder Spanten bei Flugzeugen oder Schiffen.
Vergleich: Konturen fräsen und Konturtasche.
Einen ausführlichen Vergleich finden Sie hier
Beispiel: Konturen fräsen

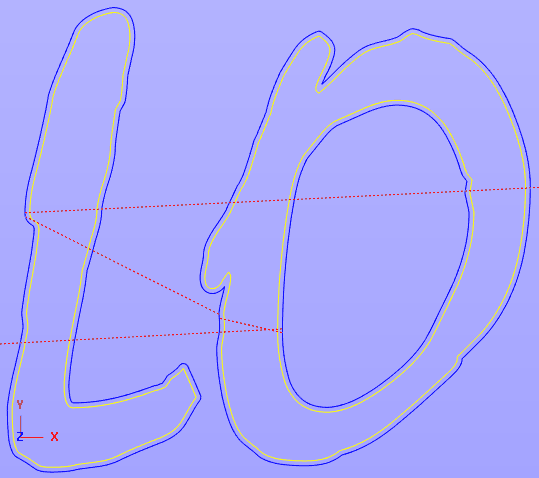

Beispiel: Die Original-Kontur (Gelb) und die erzeugten Werkzeugwege (Blau). Bei den Aussen-Konturen der Buchstaben wird „aussen“ gefräst. Bei den Innen-Konturen „innen“.

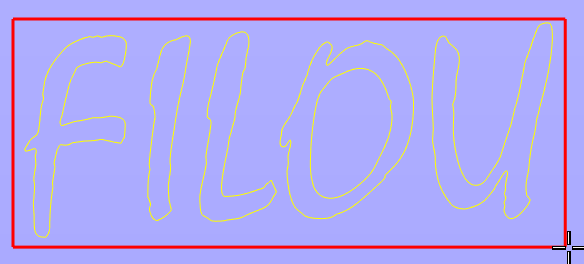

Erfasst werden die Einzelteile beispielsweise im Fenster (Roter Rahmen).
Die Einstellungen sind im folgenden Bild zu sehen. (Zum Vergrößern anklicken.)
Die Parameter sind die selben Parameter wie bei der „Konturtasche“. Genau wie bei der Konturtasche gibt es für den seitlichen Wert „Aufmass XY“ und „Letzter Span XY“.
Der „seitliche Wert“ Aufmass XY gibt das Aufmass an, welches auf der Kontur verbleiben soll. Beispielsweise für eine weitere Bearbeitung. Zum Beispiel die Kontur mit einem Schlicht-Fräser fertig zu stellen.
„Letzter Span XY“ ermöglicht für die letzte Bearbeitung die Spantiefe individuell vorzugeben.
Das Vorschau-Fenster mit den neuen Funktionen ist natürlich auch dabei.
Optional kann auch anstelle von NC-Code, Geometrie erzeugt werden.
Beispiel: Konturen Fräsen bei geschachtelten Einzelteilen
Sind Bauteile geschachtelt eignet sich das „Konturen fräsen“ sehr gut. Hier ein Schachtel-Beispiel mit den FILOU-Buchstaben. Erstellt mit FILOU-Nest. (Zum Vergrößern anklicken.)
