Kontur-Lücken Toleranz bei der Konturverfolgung

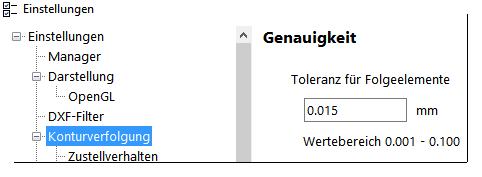

Speziell für die Kontuverfolgung gibt es noch die „Toleranz für Folgeelemente. Die Toleranz lässt sich zum Beispiel nutzen, wenn „kurze Elemente“ entfernt wurden. Einfach unter „Optionen / Einstellungen / Konturverfolgung“ die „Toleranz für Folgeelemente“ einstellen. Voreingestellt ist 0,015mm.
kontur-luecken

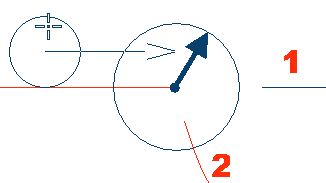

Die Konturverfolgung sucht bei einer Konturlückekontur-luecken ob innerhalb der „Toleranz für Folgeelemente“ (blauer Pfeil) ein Endpunkt eines anderen Elements liegt. In diesem Fall wird das Element 2 gefunden. Element liegt außerhalb der Toleranz.

Probleme kann es geben bei recht grosszügig eingestellter Toleranz. So dass innerhalb der Toleranz mehrere Element-Enden gefunden werden. Dann stoppt die Konturverfolgung. Jetzt kann der Konturverfolgung durch Anklicken mitgeteilt werden welches Element genommen werden soll. Weitere Hinweise bei der Konturverfolgung.
